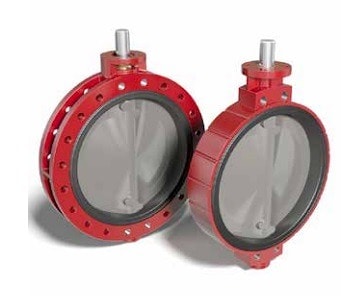

Конструктивные особенности затвора обеспечивают его использование как в режиме полного перекрытия потока, так и для регулирования расхода (запорно-регулирующая функция).
Широкий спектр доступных материалов допускает работу затворов с жидкими, вязкими, сыпучими и газообразными средами, включая абразивные и химически агрессивные, в
обширном диапазоне параметров температура-давление, а также в условиях вакуума.
Даже для затворов максимальных диаметров компания BRAY гарантирует безупречное качество изготовления. Усовершенствованное антикоррозионное покрытие надёжно защищает арматуру от коррозионного воздействия окружающей среды.
Многочисленные подтверждённые случаи многолетней безаварийной эксплуатации затворов серии 32/33/35/36/36H в жёстких условиях свидетельствуют об их исключительной надёжности.
Затворы BRAY с эластичными сёдлами применяются на объектах муниципальной и промышленной инфраструктуры, связанных с водоснабжением, водоподготовкой и водоочисткой:
- Питьевое водоснабжение
- Оборотные системы водопользования
- Фильтрационные и доочистные комплексы
- Установки опреснения и аэрационные системы
- Канализационные и ливневые коллекторы
- Водохранилища и ирригационные системы
- Системы противопожарной защиты
- Лёгкие шламовые среды.
Продукция BRAY соответствует международным требованиям к качеству, надёжности и функциональным характеристикам оборудования для систем водоснабжения и водопользования.
Габариты присоединительного фланца выполнены по стандарту ISO 5211:2001
Привод затвора: редуктор, пневмопривод, электропривод.
Дополнительное оборудование (опции):
- сигнализатор конечных положений;
- позиционер;
- пневмораспределитель;
- фильтр-регулятор;
- ручной дублер;
- удлинитель штока.
Технические характеристики
Серия 32/33 - корпус межфланцевый.Серия 35/36/36H - корпус фланцевый.
| Условный проход | серия 32/33 600…900 серия 35/36/36H 600...3000 |
| Условное давление PN | серия 32/35 6 / 10 / Class 150 серия 33/36/36H 10 / 16 / Class 150 |
| Максимальное давление | серия 32/35 5,2 bar серия 33/36 10,3 bar серия 36H 16 ba |
| Температура рабочей среды | -40 ... +204 °C (в зависимости от материалов затвора) |
| Климатическое исполнение | У, УХЛ, Т, ТМ, ТВ, согласно ГОСТ 15150-69 |
| Направление подачи рабочей среды | любое |
| Макс. скорость потока среды | жидкости: 9 м/с газы: 54 м/с |
| Класс герметичности | А (нет видимых протечек), согласно ISO 5208:2008, ГОСТ 9544-2015 |
| Строительная длина | согласно DIN EN 558 Ряд 20 |
| Присоединение | серия 32/33 межфланцевое серия 35/36 фланцевое |
| Ответные фланцы | согласно DIN EN 1092; ISO 7005-1; ISO 7005-2, ГОСТ 33259-2015 |
| Установочное положение | любое, кроме положения штоком вниз |

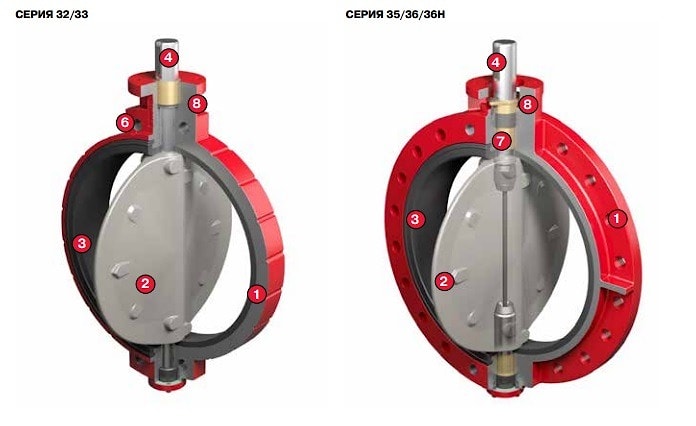

Особенности конструкции серии 32/33/35/36/36H
❶ Монолитный корпус повышенной прочности с полиэстеровым покрытием Polyester, эффективно защищающим от агрессивных атмосферных воздействий и внешних механических нагрузок. Высококачественные литейные формы обеспечивают точные размеры отливок,
высокую однородность металла, отсутствие пор, раковин и прочих литейных дефектов.
❷ Литой диск подвергается механической обработке и полировке сферической поверхности на прецизионных станках, что обеспечивает полную герметичность, минимальный момент вращения и увеличенный ресурс эластичного седла. Гидродинамически оптимизированная форма диска способствует достижению высокого значения коэффициента расхода Kv и подавлению турбулентности потока.
❸ Эластичное седло особого профиля монтируется в корпус по принципу "шип-паз", гарантируя прочную
фиксацию. Уникальная технология BRAY обеспечивает полную изоляцию корпуса и вала от контакта с рабочей средой. В отличие от кольцевых эластичных сёдел, применяемых большинством производителей на затворах крупных диаметров, данная конструкция исключает прямой контакт среды с корпусом и штоком, предотвращая коррозионный износ и обеспечивая возможность ремонта.
Кольцевой выступ на наружной кромке эластичного седла выполняет роль фланцевого уплотнения, что исключает необходимость в отдельных уплотнительных прокладках.
❹ Шток затвора изготовлен из высокопрочной коррозионностойкой стали. Прецизионное шлицевое соединение штока с диском по схеме "Spline" для DN 600...1200 — фирменная разработка BRAY, гарантирующая отсутствие люфтов, устойчивость к гидравлическим ударам и удобство ремонта (шток легко извлекается из диска). Для затворов DN1400...2400 сопряжение штока с диском реализовано шпоночным соединением. Оба варианта устраняют потребность в наружных крепёжных элементах (штифтах, винтах), подверженных коррозии и эрозии от рабочей среды, что делало бы ремонт невозможным.
❺ Два уровня герметизации. Конструктивно в затворе реализована двухступенчатая защита от проникновения среды к штоку
и корпусу. Первая ступень формируется натягом между контактной площадкой эластичного седла и ступицей диска. Вторая ступень обеспечивается за счёт превышения диаметра штока над размером соответствующего отверстия в эластичном седле.
❻ Фланцы затвора. Исполнение с плоским фланцем обеспечивает удобную замену выработавших ресурс задвижек и клапанов. Разметка фланцевых отверстий выполняется по согласованию с заказчиком в соответствии со стандартами DIN PN 6/10/16, ГОСТ PN 6/10/16 или ANSI/ASME Class 75/150.
❼ Регулируемый сальниковый узел. Конструктивно обеспечен свободный доступ к регулировочным винтам, что даёт возможность подтягивать уплотнение штока без демонтажа привода. Эластичная манжета специальной формы обеспечивает надежное уплотнение штока в обоих направлениях.
❽ Втулки (подшипники) штока. Верхняя и нижняя бронзовые втулки работают как осевые подшипники скольжения. Смазка
втулок осуществляется при сборке и в ходе планового обслуживания.
❾ Вертикальный упорный подшипник компенсирует осевое смещение диска, вызванное весом штока и диска. Это гарантирует плавность перемещения и равномерный крутящий момент на валу затвора. Подшипник изготовлен из бронзы.
❿ Узел фиксации штока. Конструктивное решение исключает непреднамеренное выпадение штока при эксплуатации. Удержание штока в корпусе обеспечивается уникальным стопорным кольцом "Spirolox" из коррозионностойкой пружинной стали.
⓫ Фланец провода. В соответствии с модульной концепцией любые типы приводов крепятся напрямую на фланец затвора без переходных элементов.
Присоединительные размеры выполнены по стандарту ISO 5211:2001.
