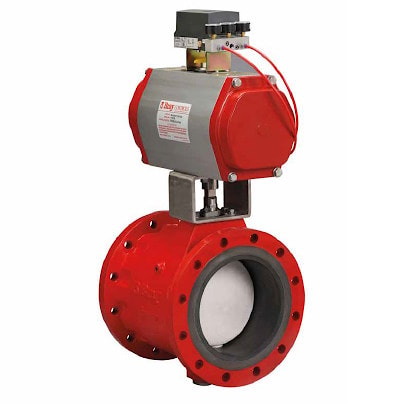

Регулирующие затворы Bray серии 39 созданы с применением современных инженерных инструментов, накопленного практического опыта и обратной связи от эксплуатантов, что обеспечивает высокую надёжность, эффективность работы и удобство технического обслуживания.
Эти затворы успешно эксплуатируются в следующих отраслях промышленности:
- горнодобывающая промышленность;
- цементное производство;
- производство и переработка глинозёма;
- добыча и обогащение железных руд;
- никелевая и медная промышленность;
- золотоизвлекательные предприятия.

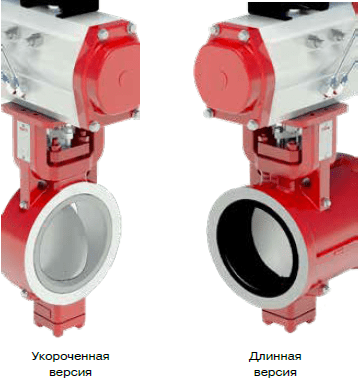

Выпускаются в полноразмерном и укороченном исполнениях. Габариты присоединительного фланца соответствуют стандарту ISO 5211:2001.
Привод затвора: редуктор, пневмопривод, электропривод.
Дополнительное оборудование (опции):
- сигнализатор конечных положений;- позиционер;
- пневмораспределитель;
- фильтр-регулятор;
- ручной дублер.
Технические характеристики
Серия 39 DN50-DN600 - корпус межфланцевый.Серия 39L DN50-DN150 - корпус межфланцевый.
Серия 39L DN200-DN600 - корпус фланцевый.
| Условный проход DN | 50…600 |
| Условное давление PN | 10 / 16, Class 150 |
| Максимальное давление | DN50...600 - 16 Bar |
| Температура рабочей среды | -29 ... +230 °C (в зависимости от материалов затвора) |
| Климатическое исполнение | У, УХЛ, Т, ТМ, ТВ, согласно ГОСТ 15150-69 |
| Направление подачи рабочей среды | любое |
| Макс. скорость потока среды | жидкости: 9 м/с газы: 54 м/с |
| Класс герметичности | А (нет видимых протечек), согласно ISO 5208:2008, ГОСТ 9544-2015 |
| Строительная длина | согласно DIN EN 558 Ряд 20 |
| Присоединение | межфланцевое, фланцевое |
| Ответные фланцы | согласно DIN EN 1092; ISO 7005-1; ISO 7005-2, ГОСТ 33259-2015 |
| Установочное положение | любое |

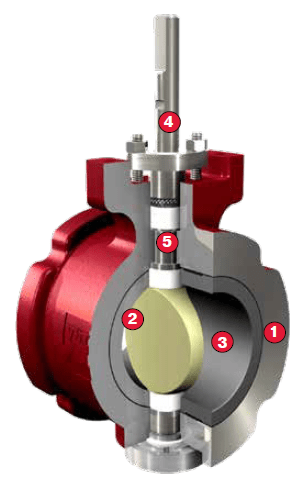

Особенности конструкции серии 39/39L
❶ Цельнолитой корпус повышенной прочности с покрытием Nylon11, эффективно противостоящим коррозионному воздействию атмосферы и механическим повреждениям. Использование прецизионных литейных форм обеспечивает получение корпусов с точными геометрическими параметрами, однородной плотностью материала, без каверн, пористости и прочих дефектов литья. ❷ Керамический (PSZ Ceramic) или твёрдосплавный (Chrome Iron) диск обладает оптимизированным гидродинамическим профилем и расположен со смещением относительно оси штока. Данное конструктивное решение предотвращает ускоренный износ кромок диска при небольших углах раскрытия и одновременно обеспечивает высокий коэффициент пропускной способности Kv с минимизацией турбулентности потока. Высокая твёрдость применяемых материалов (до 2460 HV по Виккерсу) гарантирует продолжительный срок службы даже в наиболее тяжёлых условиях.
❸ Керамический (PSZ Ceramic) или твёрдосплавный (Chrome Iron) вкладыш специальной конфигурации размещается в корпусе затвора и закрепляется термо- и химически стойкой смолой, полностью изолируя корпус от контакта с рабочей средой. Применение для вкладыша тех же материалов, что и для рабочей поверхности диска, обеспечивает максимальный эксплуатационный ресурс проточной части затвора.
❹ Шток затвора изготовлен из высокопрочной нержавеющей стали. Внутреннее сопряжение штока с диском выполнено в форме шестигранника. Такое решение гарантирует безлюфтовую передачу усилия, устойчивость к гидроударам и простоту обслуживания (шток легко извлекается из диска).
❺ Фирменная система уплотнения штока с двойным комплектом уплотнений, размещённых в корпусе и вкладыше. Данная конструкция исключает проникновение рабочей среды в ответственные зоны, в частности в область подшипников. На шток и подшипники нанесено специальное покрытие NEDOX, обеспечивающее дополнительную герметичность и защиту от износа. Конструктивно предусмотрена возможность смазки подшипниковой зоны в процессе эксплуатации.
❻ Шток оснащён надёжной системой фиксации, представляющей собой крышку, жёстко прикреплённую к корпусу, внутри которой расположен регулируемый сальниковый узел. Для подтяжки уплотнения в ходе эксплуатации достаточно затянуть прижимнуюкрышку, повернув гайки на 1/4 оборота. Обе гайки необходимо затягивать равномерно, без избыточного усилия.
❼ В соответствии с модульным принципом любые типы приводов устанавливаются непосредственно на фланец затвора без промежуточных адаптеров. Присоединительные размеры выполнены по стандарту ISO 5211:2001.
