Конструктивные особенности обеспечивают универсальность применения: затвор пригоден как для запирания, так и для дозирования потока рабочей среды (запорно-регулирующая арматура).
Благодаря широкому выбору материалов затворы эксплуатируются на жидких, вязких, сухих и газообразных средах, включая абразивные и химически агрессивные, в
расширенном диапазоне параметров температура-давление, а также в условиях вакуума.
Фланцевая конструкция обеспечивает простую замену выработавших ресурс задвижек и клапанов.
Габариты присоединительного фланца соответствуют стандарту ISO 5211:2001
Привод затвора: рукоятка, редуктор, пневмопривод, электропривод.
Дополнительное оборудование (опции):
- сигнализатор конечных положений;
- позиционер;
- пневмораспределитель;
- фильтр-регулятор;
- ручной дублер;
- удлинитель штока.
Технические характеристики
| Условный проход | DN 50…500 |
| Условное давление PN | 10 / 16 / Class 150 |
| Максимальное давление | серия 3A DN50...300 - 12 Bar, серия 3A DN350...500 - 10 Bar, серия 3AH-17,2 Bar |
| Температура рабочей среды | -40 ... +204 °C (в зависимости от материалов затвора) |
| Климатическое исполнение | У, УХЛ, Т, ТМ, ТВ, согласно ГОСТ 15150-69 |
| Направление подачи рабочей среды | любое |
| Макс. скорость потока среды | жидкости: 9 м/с газы: 54 м/с |
| Класс герметичности | А (нет видимых протечек), согласно ISO 5208:2008, ГОСТ 9544-2015 |
| Строительная длина | согласно DIN EN 558 Ряд 20 |
| Присоединение | фланцевое |
| Ответные фланцы | согласно DIN EN 1092; ISO 7005-1; ISO 7005-2 ГОСТ 33259-2015 |
| Установочное положение | любое, кроме положения штоком вниз |

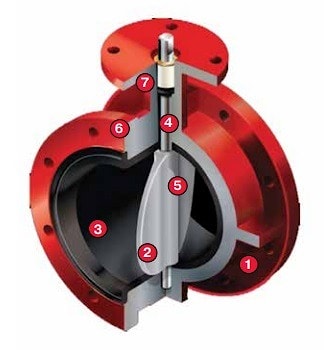

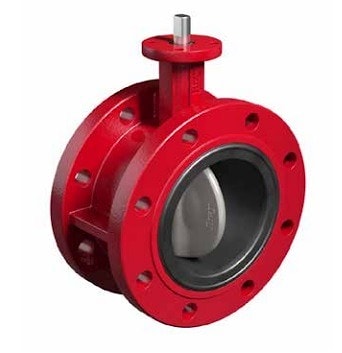

Особенности конструкции серии 3A/3AH
❶ Цельнолитой корпус повышенной прочности с полиэстеровым покрытием Polyester, которое эффективно защищает от агрессивной атмосферы и механических повреждений. Использование высокоточных литейных форм обеспечивает получение корпусов с выверенными размерами, высокой плотностью металла, без пор, раковин и иных литейных дефектов. ❷ Литой диск проходит механическую обработку и полировку сферической поверхности на прецизионных станках, что гарантирует безупречную герметичность, минимальный крутящий момент и продолжительный ресурс эластичного седла.
Гидродинамически оптимизированная форма диска обеспечивает высокий коэффициент расхода Kv и снижает турбулентность потока рабочей среды.
❸ Эластичное седло особого профиля фиксируется в корпусе затвора по принципу "шип-паз", полностью изолируя внутреннюю поверхность корпуса от контакта с рабочей средой. Кольцевой выступ на наружной кромке седла выполняет функцию фланцевого уплотнения, исключая необходимость в отдельных
фланцевых прокладках.
❹ Шток затвора изготовлен из высокопрочной антикоррозионной стали. Прецизионное соединение штока с диском по схеме "Double D" — фирменная разработка BRAY. Данное решение гарантирует отсутствие люфтов, устойчивость к гидравлическим ударам и лёгкость ремонта (шток извлекается из диска без дополнительных операций).
❺ Реализована двухступенчатая система герметизации, предотвращающая проникновение среды в зону штока и на корпус. Первая ступень обеспечивается натягом между контактной площадкой эластичного седла и ступицей диска. Вторая ступень достигается за счёт того, что
диаметр штока превышает размер соответствующего отверстия в эластичном седле.
❻ Центрирующие проушины (серия 30) и резьбовые проушины (серия 31) упрощают монтаж и гарантируют точное позиционирование затвора в трубопроводной системе. Модификация с резьбовыми проушинами предназначена для установки затворов на концевых участках трубопровода.
❼ Высота горловины затвора обеспечивает возможность теплоизоляции трубопровода согласно нормам Правил безопасности и СНиП для трубопроводных систем.
❽ Эластичная манжета особого профиля самоустанавливается при монтаже, гарантируя герметичное уплотнение штока в обоих направлениях.
❾ Втулка служит осевым подшипником скольжения и изготовлена из полиацеталя — материала, сочетающего
высокий модуль упругости при растяжении и изгибе с хорошей ударной вязкостью, отличными антифрикционными свойствами и повышенной химической стойкостью.
❿ Узел фиксации штока спроектирован так, чтобы исключить непреднамеренное выпадение штока в процессе работы. Фиксация обеспечивается уникальным стопорным кольцом Spirolox из коррозионностойкой пружинной стали и четырёх полуколец.
⓫ Фланец привода. В соответствии с модульной концепцией любые типы приводов крепятся напрямую на фланец затвора без переходных элементов. Присоединительные размеры выполнены по стандарту ISO 5211:2001.
