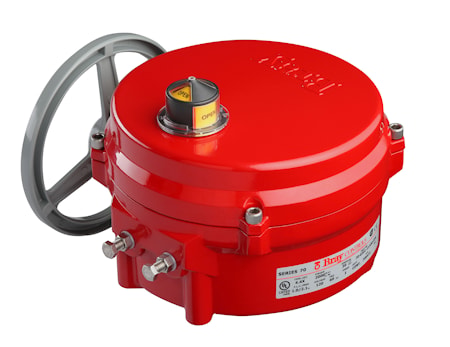

Электропривод для запорной арматуры BRAY серии 70

Электрические приводы Bray линейки 70 отличаются малыми габаритами, высокой надёжностью, удобством настройки и простой интеграцией в АСУ ТП.
Основой привода служит высокомоментный электромотор на переменном или постоянном токе. Штатная комплектация предусматривает встроенную защиту двигателя от перегрузки.

Базовая модель электрического привода BRAY каждого типоразмера включает:
- защиту электродвигателя;
- концевые выключатели;
- ручной дублёр;
- внешний указатель положения;
- антиконденсатную защиту;
- механические упоры хода;
- степень защиты корпуса IP67.

Для реализации регулирующих функций в привод встраивается плата Servo NXT, поддерживающая различные входные сигналы: 4...20 мА, 0...10 V, потенциометр. Регулировочная характеристика — линейная. Сигнал обратной связи: 4...20 мА или потенциометрический.

Опции:

• Блок локального управления — включает переключатель местного/дистанционного режима, переключатель открытия/закрытия и два индикатора текущего положения.
• Модуль безопасного положения — встроенный автономный источник энергии, обеспечивающий аварийное открытие или закрытие арматуры при потере напряжения питания.
• Дополнительные выключатели — размещаются на том же валу, что и штатные, обеспечивая синхронную индикацию положения.
• Моментные выключатели — предохраняют арматуру от повреждения при превышении допустимого крутящего момента.
• Усиленная защита — дополнительное покрытие корпуса SeaCorr для повышенной устойчивости к агрессивным атмосферным воздействиям.

Технические характеристики

Модельный ряд	10 типоразмеров S70-003, S70-006, S70-008 S70-012, S70-020, S70-030 S70-050, S70-065, S70-0130 S70-180 / Servo NXT
Крутящий момент	34 Нм - 2034 Нм
Напряжение	24/230 VAC 24 VDC
Режим работы двигателя	S2 - 15 (ON/OFF) S4 - 25 (Регулирование)
Время хода	12 -132 сек
Частота пусков	500 пусков/час
Концевые выключатели	электромеханические 2*SPDT; 4*SPDT (опция)
Моментные выключатели	электромеханические 2*SPDT; 4*SPDT (опция)
Корпус	Алюминиевый сплав
Температура окружающей среды	стандартное исполнение: -29...+75oС низкотемпературное исполнение: от -40оС
Степень защиты	IP65 / IP67 Class I, DIV 1 & 2, Group C, D Class II, DIV 1 & 2, Group E, F, G

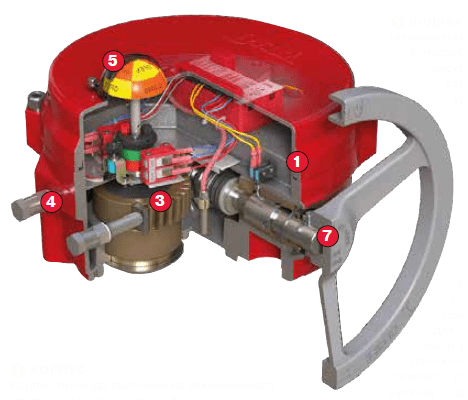

Особенности конструкции электроприводов серии 70

❶ Корпус привода изготовлен из алюминиевого сплава методом литья под давлением (экструзия). Для защиты от коррозии в условиях агрессивной атмосферы корпус покрывается полиэфирным покрытием POLYESTER, обладающим высокой стойкостью к химическим и климатическим воздействиям. Разборная конструкция корпуса обеспечивает удобный доступ ко всем узлам для настройки, обслуживания и ремонта. Монтажные размеры привода для установки на арматуру соответствуют ISO5211:2001.

❷ Однофазный электромотор с реверсивным пусковым конденсатором и классом изоляции Class F. Каждый двигатель оснащён термозащитой от перегрузки — терморезистором, встроенным в обмотки, с порогом срабатывания 135^оC.

❸ Самотормозящая червячная передача и редуктор фиксируют арматуру в заданном положении без применения электромеханического тормоза.

❹ Интегрированные ограничители хода дают возможность корректировать угол поворота штока и, следовательно, позицию запорного элемента арматуры. Заводская установка — 90^о. Настройка производится вращением регулировочных винтов до нужного положения с последующей фиксацией гайками. Ограничители снабжены защитой от выхода за пределы рабочего диапазона 0-90^о.

❺ Механический указатель положения выполнен в виде выпуклого купола с контрастной цветовой маркировкой. При необходимости штатный индикатор может быть заменён на модель удлинённой конструкции.

❻ Все электроприводы линейки 70 оснащены механическими концевыми выключателями. В стандартной комплектации Bray устанавливает два переключателя SPDT, каждый из которых механически и электрически не зависит от другого. Данная пара переключателей обслуживает как открытое, так и закрытое положение клапана, при этом для каждого направления задействован один кулачок. Переключатели и указатель положения смонтированы на общем валу, что гарантирует точную синхронизацию индикации с фактическим состоянием привода. Выключатели легко доступны, имеют маркировку «открыто»/«закрыто», а кулачки окрашены в разные цвета для исключения ошибок при подключении.

Патентованная конструкция кулачковых переключателей BRAY использует зелёные (ОТКРЫТО) и красные (ЗАКРЫТО) кулачки, регулируемые вручную или отвёрткой без специального инструмента. Штатная конструкция допускает настройку точки срабатывания в пределах 0-90° между крайними положениями.

❼ Ручной дублёр позволяет оперативно переключиться на ручное управление без применения дополнительного инструмента. Переключение выполняется маховиком. При ручном режиме электромотор отключается, а арматура управляется вращением маховика. При возврате в автоматический режим маховик полностью расцепляется с приводным валом и остаётся неподвижным во время работы электродвигателя.
