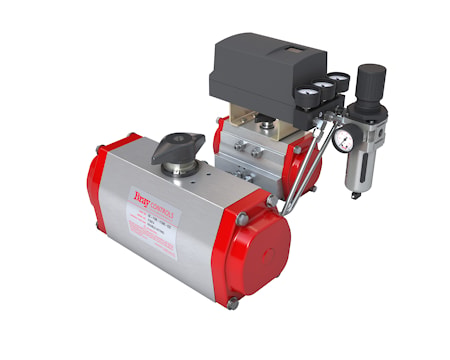

Пневмоприводы для трубопроводной арматуры Bray серии 92/93
Применяются для дистанционного открытия, закрытия и позиционирования дисковых поворотных затворов и шаровых кранов BRAY. Ключевые преимущества пневмоприводов BRAY:
- стабильный момент на выходном валу;
- высокая надёжность и длительный ресурс;
- повышенная производительность;
- возможность регулировки крутящего момента;
- универсальная модульная конструкция;
- крепление привода к арматуре по ISO5211;
- подключение аксессуаров по VDI/VDE3845 NAMUR;
- наглядная индикация текущего положения;
- встроенные механические упоры хода;
- увеличенная площадь зацепления зубчатых реек поршней с валом гарантирует точное позиционирование, пониженное трение, увеличенный ресурс циклов и эффективную продувку.
Серия 92 — приводы двустороннего действия (прямой и обратный ходы выполняются за счёт давления управляющей среды).
Серия 93 — приводы одностороннего действия (прямой ход — от давления управляющей среды, обратный — за счёт возвратных пружин).
Габаритные размеры приводов обоих типов действия совпадают. Для перенастройки достаточно снять боковые крышки и извлечь (или установить) нужное число пружин. Приводы одностороннего действия реализуют функции FC (аварийное закрытие) и FO (аварийное открытие) арматуры в случае потери давления управляющего воздуха.
Конструкция привода исключает непреднамеренное смещение вала при перевозке, хранении и в ходе эксплуатации. Каждый экземпляр проходит индивидуальные испытания и получает уникальный серийный номер.
Для работы на пожаро- и взрывоопасных объектах, а также в условиях агрессивной атмосферы BRAY выпускает пневмоприводы специальных исполнений.
Технические характеристики
| Модельный ряд | 9 типоразмеров |
| Крутящий момент при 5,5 bar | для серии 92 до 4986 Нм для серии 93 до 1695 Нм |
| Угол поворота вала | для серии 92 90о / 135о / 180о для серии 93 90о |
| Управляющее давление | 3...8 bar (max 10 bar) |
| Управляющая среда | фильтрованный сухой воздух без примесей масла, согласно ISO 8573-1:2001 |
| Температура окружающей среды | Стандарт: -29°C ... +93°C Низкотемпературное исполнение: -40°C ... +80°C Высокотемпературное исполнение: -18°C ... +149°C Экстремально высокотемпературное исполнение: -18°C ... +176°С (4 часа до 250°С) |
| Монтажное положение | Более длинной стороной привода вдоль трубопровода. Запрещена установка в положении "приводом вниз". |
| Присоединение к арматуре | Согласно ISO 5211:2001 |
| Присоединение аксессуаров | VDI/VDE3845 NAMUR |

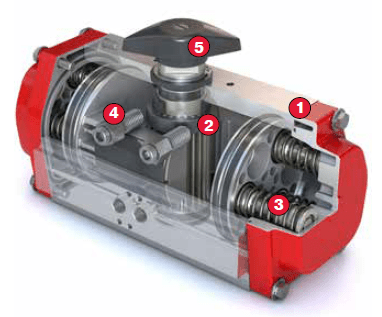

Особенности конструкции пневмоприводов серии 92/93
❶ Корпус и крышки пневмопривода изготовлены из алюминиевого сплава методом литья под давлением (экструзия). Корпус защищён от коррозии анодированием (50 микрон), крышки — полиэфирным покрытием Polyester (80 микрон). Данные покрытия обеспечивают устойчивость привода к воздействию кислот, щелочей, морской воды, углеводородов, растворителей, масел и ультрафиолетового излучения, а также придают изделию аккуратный внешний вид. Для объектов с повышенной пожаро- и взрывоопасностью, а также с агрессивной окружающей атмосферой BRAY изготавливает приводы в корпусах из нержавеющей стали. Внутри корпуса предусмотрены каналы и порты для подвода управляющей среды (воздуха или газа) к рабочим камерам привода.
Монтажные размеры привода для установки на арматуру выполнены по ISO5211:2001. Присоединительные размеры для аксессуаров соответствуют VDI/VDE3845 NAMUR, что позволяет подключать дополнительное оборудование различных изготовителей без промежуточных переходников.
❷ Поршни пневмопривода изготовлены из алюминиевого сплава методом литья под давлением (экструзия). Герметичность рабочих камер обеспечивается уплотнительными кольцами, установленными на поршнях. Плавность хода поршней в цилиндре достигается за счёт направляющих и опорных колец из низкофрикционного полимера (ACETAL).
Шток изготовлен из углеродистой стали с антикоррозионным покрытием. Зубчатое зацепление штока с рейками поршней формирует реечно-шестерённый механизм, преобразующий поступательное движение поршней во вращение штока. В заводской настройке привод закрывается вращением штока по часовой стрелке (FCW). Для смены направления на против часовой стрелки (FCCW) достаточно развернуть оба поршня на 180о вокруг продольной оси привода либо повернуть шток на 90о. Верхний и нижний подшипники штока выполнены из антифрикционного полимера (ACETAL) и обеспечивают вращение без люфта
❸ Возвратные пружины позволяют переоборудовать привод двустороннего действия в односторонний. Главные достоинства одностороннего исполнения — способность совершить ход за счёт энергии пружин при отсутствии управляющего давления и высокая скорость срабатывания в аварийном цикле. Как правило, требуется привод увеличенного типоразмера, так как при рабочем ходе необходимо дополнительно преодолевать усилие сжатия пружин. Чаще всего пневмоприводы одностороннего действия с возвратными пружинами используются в составе защитной арматуры (отсечных клапанов), где критично обеспечить быстрое аварийное срабатывание независимо от наличия подачи управляющего воздуха. Комплект возвратных пружин рассчитывается так, чтобы создать достаточное усилие и величину хода для возврата поршней в исходную позицию. Различают режимы FC (аварийное закрытие) и FO (аварийное открытие).
❹ Встроенные ограничители хода дают возможность корректировать угол поворота штока и, соответственно, позицию запорного органа арматуры в диапазоне +/- 5о. Заводская установка — 90о. Настройка выполняется вращением регулировочных винтов до нужного положения с последующей фиксацией гайками. Для расширенного диапазона регулирования (+/-15о) необходимо установить внешние ограничители хода.
❺ Механический указатель положения чётко отображает текущую позицию привода. Индикатор легко снимается при монтаже блока электрической сигнализации положения.
