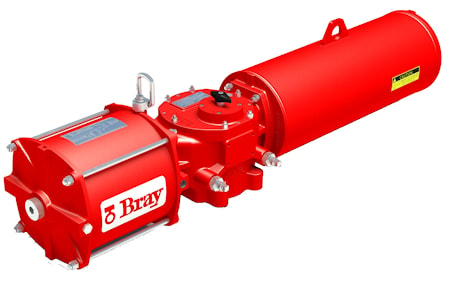

Кулисный пневмопривод двустороннего или одностороннего действия для трубопроводной арматуры Bray серии 98

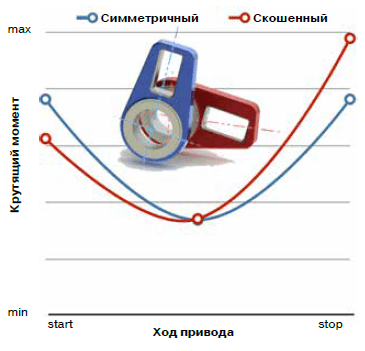

Используются для дистанционного открытия, закрытия и регулирования положения дисковых поворотных затворов и шаровых кранов BRAY. Кулисный механизм Scotch Yoke преобразует линейное перемещение поршня во вращательное движение вала. За счёт скошенного профиля паза кулисы привод серии 98 создаёт повышенный крутящий момент в начальной и конечной точках хода, что обеспечивает уверенное страгивание и запирание рабочего органа арматуры даже после продолжительного простоя.
Модульный принцип конструирования приводов обеспечивает оперативную смену конфигурации и типа исполнительного механизма, а также упрощает техническое обслуживание и ремонт. Доступны следующие базовые конфигурации:
- DA — одноцилиндровый привод двустороннего действия;
- DD — двуцилиндровый привод двустороннего действия;
- SC — привод одностороннего действия с пружинным возвратом, безопасное положение — «закрыто»;
- SO — привод одностороннего действия с пружинным возвратом, безопасное положение — «открыто».
Ключевые характеристики пневмоприводов BRAY:
- повышенный крутящий момент;
- высокая надёжность и долгий срок службы;
- модульное конструктивное исполнение;
- крепление к арматуре по ISO5211;
- подключение аксессуаров по VDI/VDE3845 NAMUR;
- наглядная индикация текущего положения;
- интегрированные механические упоры хода.
Каждый экземпляр проходит индивидуальные испытания и получает уникальный серийный номер. Для объектов с повышенной пожаро- и взрывоопасностью, а также с агрессивной окружающей атмосферой BRAY выпускает пневмоприводы специальных исполнений.
Технические характеристики
| Модельный ряд | 12 E2 1,200 Нм 18 E2 1,800 Нм 45 E2 4,500 Нм 73 E2 7,300 Нм 14 E3 14,000 Нм 24 E3 24,000 Нм 45 E3 45,000 Нм 10 E4 100,000 Нм |
| Угол поворота вала | 90o +/- 5o (3o) |
| Управляющее давление | 3...8 bar (max 10 bar) |
| Управляющая среда | фильтрованный сухой воздух/природный газ без примесей масла, согласно ISO 8573-1:2001 |
| Температура окружающей среды | Стандарт: -29°C to 93°C Низкотемпературное исполнение: -46°C to 80°C Высокотемпературное исполнение: -18°C to 149°C |
| Монтажное положение | Более длинной стороной привода вдоль трубопровода. Запрещена установка в положении "приводом вниз". |
| Присоединение к арматуре | Согласно ISO 5211:2001 |
| Присоединение аксессуаров | VDI/VDE3845 NAMUR |
Особенности конструкции пневмоприводов серии 98

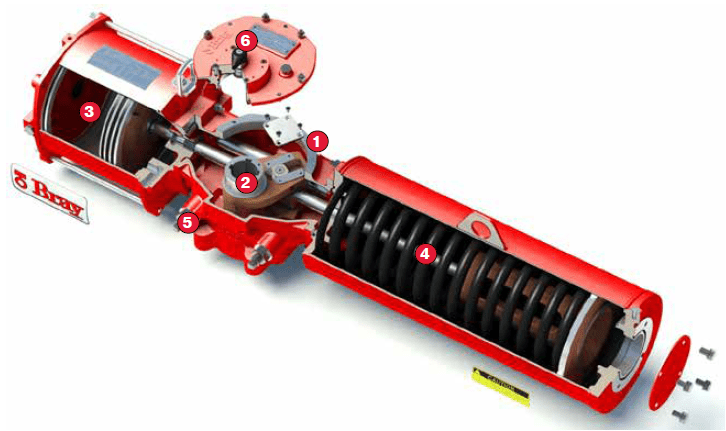

❶ Корпус и крышки привода изготовлены из высокопрочного чугуна и углеродистой стали. Антикоррозионная защита обеспечивается полиэфирным покрытием POLYESTER толщиной 80 микрон. Это покрытие противостоит воздействию кислотных и щелочных растворов, морской воды, углеводородных сред, растворителей, масел и УФ-излучения, одновременно придавая изделию аккуратный внешний вид.
Для эксплуатации на пожаро- и взрывоопасных производствах, а также в условиях агрессивной окружающей атмосферы BRAY изготавливает приводы в корпусах из нержавеющей стали.
❷ Кулисный модуль — центральный узел привода, монтируемый непосредственно на арматуру; к нему крепятся приводные модули и дополнительное оборудование. Монтажные размеры для установки на арматуру выполнены по ISO5211:2001. Размеры для подключения аксессуаров соответствуют VDI/VDE3845 NAMUR, что обеспечивает совместимость с оборудованием различных производителей без промежуточных переходников. Внутри кулисного модуля размещён механизм ScotchYoke и направляющие элементы для перемещения кулисы.
❸ Приводные модули выпускаются в 45 типоразмерах с различными диаметрами штоков и подбираются исходя из требуемого крутящего момента. Максимальное рабочее давление — 10.3 Bar. Поршни изготовлены из алюминиевого сплава и снабжены уплотнительными кольцами для герметизации рабочих камер. Шток пневмоцилиндра выполнен из нержавеющей стали.
❹ Пружинный модуль позволяет переоборудовать привод двустороннего действия в односторонний. Ключевые преимущества одностороннего исполнения — способность выполнить ход за счёт энергии пружины при отсутствии управляющего давления и высокая скорость срабатывания в аварийном цикле. Чаще всего приводы одностороннего действия с пружинным возвратом используются в составе защитной арматуры (отсечные клапаны), где необходимо гарантировать быстрое аварийное срабатывание независимо от наличия управляющей среды. Пружина рассчитывается на создание достаточного усилия и хода для возврата поршней в исходную позицию. Различают режимы FC (аварийное закрытие) и FO (аварийное открытие).
❺ Интегрированные ограничители хода дают возможность корректировать угол поворота штока и, соответственно, позицию запорного органа арматуры в диапазоне +/- 5о. Заводская установка — 90о.
❻ Механический указатель положения наглядно отображает текущую позицию привода. При установке электрического блока сигнализации индикатор легко снимается.
