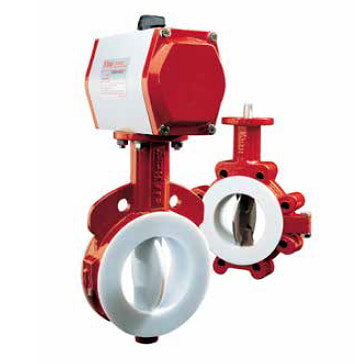

Затворы дисковые поворотные BRAY серии 22/23

для сложных сред

Дисковые затворы серии 22/23 — продукция премиум-класса, произведённая по фирменной технологии BRAY, для эксплуатации с агрессивными, абразивными, особо чистыми и взрывоопасными средами. Отличаются минимальным гидравлическим сопротивлением. Применяются как для полного перекрытия потока, так и для плавного регулирования расхода (запорно-регулирующая арматура). Обширная линейка материалов даёт возможность подобрать затвор для различных эксплуатационных условий: жидкие, вязкие, сухие и газообразные среды, абразивные и химически агрессивные среды, широкий диапазон температур и давлений.

Области применения:
- химическая промышленность;
- цветная металлургия и обогащение руд;
- пищевая промышленность;
- фармацевтическая промышленность;
- производство полупроводников, нанотехнологии;
- производство взрыво- и огнеопасных материалов.

Размеры присоединительного фланца согласно ISO 5211:2001.

Привод затвора: рукоятка, редуктор, пневмопривод, электропривод.

Дополнительное оборудование (опции):
- сигнализатор конечных положений;
- позиционер;
- пневмораспределитель;
- фильтр-регулятор;
- ручной дублер;
- удлинитель штока.

Технические характеристики

Серия 22 - корпус с центрирующими проушинами.
Серия 23 - корпус с резьбовыми проушинами.

Условный проход	DN 50…600
Условное давление PN	серия 22 — 6 / 10 / 16 серия 23 — 10 / 16
Максимальное давление	10 bar
Температура рабочей среды	-40 ... +204 °C (в зависимости от материалов затвора)
Климатическое исполнение	У, УХЛ, Т, ТМ, ТВ, согласно ГОСТ 15150-69
Направление подачи рабочей среды	любое
Макс. скорость потока среды	жидкости: 9 м/с газы: 54 м/с
Класс герметичности	А (нет видимых протечек), согласно ISO 5208:2008, ГОСТ 9544-2015
Строительная длина	согласно DIN EN 558 Ряд 20
Присоединение	бесфланцевое стяжное, между фланцами трубопровода
Ответные фланцы	согласно DIN EN 1092; ISO 7005-1; ISO 7005-2, ГОСТ 33259-2015
Установочное положение	любое, кроме положения штоком вниз

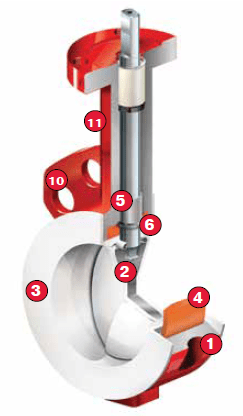

Особенности конструкции серии 22/23

❶ Двухсоставной корпус повышенной прочности с полимерным покрытием POLYESTER, эффективно противостоящим агрессивному воздействию окружающей среды и механическим повреждениям. Благодаря использованию прецизионных литейных форм корпуса получаются с минимальными допусками, однородной структурой, без каверн, пористости и иных литейных дефектов. Разъёмная конструкция корпуса значительно упрощает процесс ремонта затвора.

❷ Монолитный узел диск-шток проходит финишную обработку и полировку сферических поверхностей на прецизионном оборудовании, что обеспечивает полную герметичность затвора, минимальное усилие вращения на штоке и увеличенный ресурс работы седла. Нанесение на диск футеровки из PTFE или UHMWPE позволяет эксплуатировать затворы этой серии с агрессивными и абразивными средами. Подбор материала определяется его химической, термической и механической устойчивостью к рабочей среде. Отполированная поверхность диска препятствует осаждению и налипанию рабочей среды, что критически важно в пищевом, фармацевтическом производстве и при работе с особо чистыми средами.

❸ Эластичное седло особой конфигурации полностью изолирует корпус от контакта с рабочей средой. Профиль внутренней поверхности седла минимизирует трение между диском и седлом при вращении, снижает крутящий момент и уменьшает истирание седла и футеровки диска. Расширенные наружные кромки седла выполняют функцию уплотнения фланцевого стыка, устраняя необходимость в отдельных фланцевых прокладках.

❹ Эластичный демпфер седла, изготовленный из Silicone или FKM, размещён по всему периметру седла. Он обеспечивает оптимальную деформацию седла при повороте диска. Благодаря этому демпферу достигается полная
герметичность затвора, а седло гарантированно возвращается к исходной геометрии после снятия нагрузки.

❺ Подшипники. Стальные втулки с фторопластовым защитным слоем гарантируют точную соосность верхнего и нижнего штоков затвора.

❻ Двухступенчатая герметизация предотвращает проникновение среды в зону штока и на корпус. Первая ступень реализуется натягом между опорной площадкой эластичного седла и ступицей диска. Вторая ступень обеспечивается PTFE-капсулами с эластичным демпфером. Капсулы размещены в пазах, выполненных в верхней и нижней ступицах диска. В процессе сборки затвора капсула сжимается подобно
пружине и в ходе работы оказывает давление вверх и вниз на поверхность седла, блокируя проникновение рабочей среды в зазор между седлом и диском.

❼ Герметизация корпуса осуществляется прокладками из армированного фторопласта, установленными между секциями корпуса затвора, что исключает утечку рабочей среды и проникновение внешних загрязнений во внутреннюю полость.

❽ Эластичная манжета специального профиля автоматически адаптируется при монтаже, формируя надёжное уплотнение штока в обоих направлениях хода.

❾ Втулка служит осевым подшипником скольжения. Выполнена из полиацеталя, объединяющего высокий модуль упругости при растяжении и изгибе со значительной ударной вязкостью, отличными антифрикционными свойствами и повышенной устойчивостью к химически агрессивным средам.

❿ Центрирующие проушины (серия 22) и резьбовые проушины (серия 23) упрощают монтажные работы и гарантируют точное позиционирование затвора в трубопроводе. Вариант с резьбовыми проушинами рассчитан на установку затворов на торцах трубопровода без дополнительных фланцевых заглушек.

⓫ Горловина затвора имеет достаточную высоту для выполнения теплоизоляции трубопровода согласно действующим Правилам безопасности и СНиП.

⓬ В соответствии с модульным принципом любые типы приводов устанавливаются непосредственно на фланец затвора без промежуточных адаптеров.
Присоединительные размеры выполнены по стандарту ISO 5211:2001.
