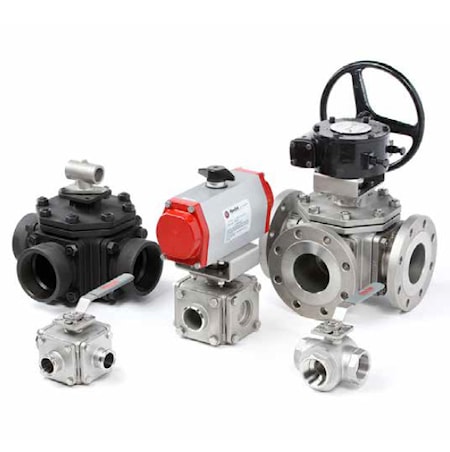

Шаровые краны трех- и четырехходовые BRAY MultiPort

Многоходовые шаровые краны Flow-Tek линейки Multiport обеспечивают трёх- и четырёхпоточное регулирование рабочей среды. Широкий выбор вариантов подключения позволяет использовать их в различных отраслях:

- нефтехимическое и нефтеперерабатывающее производство;
- химическая отрасль;
- пищевая индустрия;
- целлюлозно-бумажное производство;
- горнодобывающая отрасль и переработка минерального сырья.

Конструктивные решения шаровых кранов Bray базируются на новейших инженерных разработках и результатах научно-исследовательской деятельности специалистов компании. Значительная часть комплектующих полностью взаимозаменяема между различными моделями.

Конструкция кранов линейки Multiport позволяет одновременно перераспределять потоки и обеспечивать надёжное запирание. Краны Multiport гарантируют полную герметичность, минимальное гидравлическое сопротивление, незначительный крутящий момент, длительный эксплуатационный ресурс и простоту технического обслуживания.

В производстве задействованы исключительно комплектующие и материалы высшего класса. Обширная номенклатура доступных материалов даёт возможность подобрать оптимальную конфигурацию крана для конкретных рабочих сред и условий. Габариты присоединительного фланца выполнены по ISO 5211:2001

Привод затвора: рукоятка, редуктор, пневмопривод, электропривод.

Дополнительное оборудование (опции):
- сигнализатор конечных положений;
- позиционер;
- пневмораспределитель;
- фильтр-регулятор;
- ручной дублер;
- удлинитель штока.

Технические характеристики

Серия MPT130/230/240 — резьбовое присоединение.
Серия MPC130/230/240 — присоединение QUICK CLAMP.
Серия MPS230/240 — приварное внахлест.
Серия MPB230/240 — приварное встык.

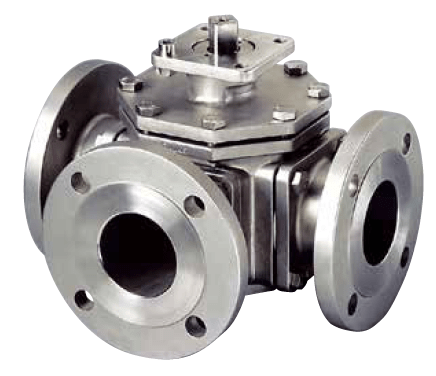

Серия MPF150/300 — фланцевое присоединение.

Условный проход DN	6…300
Условное давление PN	16/25/40/CL150/CL300
Максимальное давление	MPT130/MPC130: - DN6-DN32 — 69 bar; - DN40-DN50 — 55 bar. MPT230/MPC230/MPS230/MPB230; MPT240/MPC240/MPS240/MPB240: - DN6-DN25 — 69 bar; - DN32-DN100 — 55 bar. MPF150: DN15-DN300 — 20 bar. MPF300: DN15-DN150 — 50bar.
Температура рабочей среды	-40 ... +260 °C (в зависимости от материалов)
Климатическое исполнение	У, УХЛ, Т, ТМ, ТВ, согласно ГОСТ 15150-69
Направление подачи рабочей среды	любое
Максимальная скорость потока среды	жидкости: 9 м/с газы: 54 м/с
Класс герметичности	А (нет видимых протечек), согласно ISO 5208:2008, ГОСТ 9544-2015
Присоединение	резьбовое BSPT ISO R/7 резьбовое BSPP ISO R/7 резьбовое NPT ANSI B1.20.1 фланцевое PN16 DIN EN 1092-1 фланцевое Class 150 ASME B16.34 приварное встык (butt weld) ASME B16.25 приварное внахлест (socket weld) ASME B16.11
Установочное положение	любое
